UNI23SON - uniwersalny adapter / tester sterowania z kierownicy samochodowej

• Niezbędny w każdym serwisie do uzyskania współpracy wybranej klawiatury kierownicy samochodowej lub testowej z wejściem zdalnego sterowania odbiornika samochodowego firmy Sony
• Dekoduje stan wejścia z klawiatury typu drabinka rezystorowa lub innej
• Konfiguracja wejścia rezystorem identyfikacyjnym
• Wyjście przewodowe (analogowe) wykorzystuje istniejące gniazdo Remote-In w odbiorniku
• Wyjście bezprzewodowe przez ekranowany kabel z diodą nadawczą IR-LED (dla odbiorników sterowanych pilotem)
• Wymienne zestawy kabli do typowego gniazda 20pin ułatwiają podłączenie w różnych konfiguracjach
• Obsługa do 9 istotnych rozkazów, podwójne funkcje niektórych przycisków zwiększają komfort sterowania
• Wymiary obudowy (niepalny ABS): 67x48x24mm
• UWAGA: z powodu dużej ilości fabrycznych wersji odbiorników oraz klawiatur mogą wystąpić przypadki niepełnej kompatybilności adaptera w zestawie.
• Informacja techniczna: tel. (012) 632-12-28 e-mail
lub serwis 0668 096 961 (w godz. 10-18)

UNI23SON - Schematy obwodów wyjściowych i zasilania

GND1	Masa zasilania
P12V	Zasilanie +12V 12/34mA
ALT1...6	Wejścia/wyjścia portu cyfrowego
ADC1...3	Wejścia/wyjścia portu analogowego
RES1...2	Rezystory dopasowania wejść
REF5	Wyjście +5V referencyjne
GND3	Masa sygnałów wejściowych
OUT1...2	Wyjścia cyfrowe
LED1...2	Wyjście Kat./Anoda LED nadawcza
GND2	Ekran kabla LED nadawczej

UNI23SON - Schematy obwodów wejściowych

Konfiguracja kierownic i rozkazów sterowania Sony
		Pilot fabr. funkcje	SOURCE	v	^	VOL-	VOL+	ATT	< REM	FF >	BAND
RID	Wejście	UNI23SON radio	SRC	P-	P+	VOL-	VOL+	MUTE	SEEK-	SEEK+	BAND
1%	typu	cass/cd/cdc	SRC	DISC-	DISC+	VOL-	VOL+	MUTE	TRACK-	TRACK+
10k	S1 rezyst.	Klawiatura serwisowa S1	SRC	*SEEK-	*SEEK+	VOL-	VOL+	MUTE	SEEK-	SEEK+	MODE
6,8k	S2 rezyst.	Klawiatura serwisowa S2	MODE	P-	P+	VOL-	VOL+	MUTE	SEEK-	SEEK+	*MUTE
10k	A rezyst.	Sony Joystick RM-X2S/4S	SOURCE	*SEEK-	*SEEK+	VOL-	VOL+	ATT	SEEK-	SEEK+	MODE
1,0k	B rezyst.	Opel wszystkie bez CAN	ON/SRC	*PROG-	*PROG+	VOL-	VOL+	SCAN	PROG-	PROG+	*SCAN
1,8k	B rezyst.	Ford wtyk 17pin	MODE	*SEEK-	*SEEK+	VOL-	VOL+	-	SEEK-	SEEK+	-
2,7k	B rezyst.	Chrysler Cherokee	SOURCE	*SEEK-	*SEEK+	VOL-	VOL+	P+	SEEK-	SEEK+	*P+
3,9k	D rezyst.	Toyota Avensis RAV4 Corolla	MODE	*DOWN	*UP	VOL-	VOL+	-	DOWN	UP	-
5,1k	D rezyst.	Alfa Romeo 147, 156	SOURCE	*PROG-	*PROG+	VOL-	VOL+	MUTE	PROG-	PROG+	*MUTE
6,8k	D rezyst.	Citroen Xsara I/II	MODE	P-	P+	VOL-	VOL+	MUTE	SEEK-	SEEK+	*MUTE
9,1k	D rezyst.	Citroen Xsara Picasso	MODE	MEMO-	MEMO+	VOL-	VOL+	MUTE	SEEK-	SEEK+	*MUTE

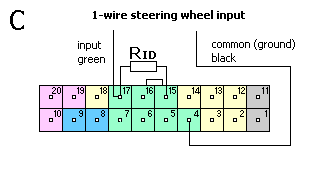

3,3k	C rezyst.	Citroen Xantia	SEL	PROG-	PROG+	VOL-	VOL+	MUTE	SEEK-	SEEK+	*MUTE
36k	F rezyst.	Citroen XantiaI 95/96	MEMO	*SEEK-	*SEEK+	VOL-	VOL+	MUTE	SEEK-	SEEK+	*MUTE
9,1k	D rezyst.	Citroen Xantia II	SEL	PR-	PR+	VOL-	VOL+	MUTE	SEEK-	SEEK+	*MUTE
27k	E zestyk.	Citroen XM	-	*SEEK	*EXM	VOL-	VOL+	-	SEEK	EXM	-
27k	D rezyst.	Citroen XMII 94, XM2.5TD	MODE	SCAN	MEMO	VOL-	VOL+	MUTE	SEEK-	SEEK+	*MUTE
56k	G matryc.	Renault Clio Laguna Espace	MODE	SOURCE-	SOURCE+	VOL-	VOL+	VOL+/-	FUNC-	FUNC+	-
56k	G matryc.	Ren. Megane Kangoo Scenic	MODE	SOURCE-	SOURCE+	VOL-	VOL+	MUTE	FUNC-	FUNC+	*MUTE
27k	E zestyk.	Peugeot 206 (4 przyciski)	-	*SEEK-	*SEEK+	VOL-	VOL+	-	SEEK-	SEEK+	-
20k	D rezyst.	Peugeot 206 (fabr. Clarion)	MODE	*SEEK-	*SEEK+	VOL-	VOL+	CHANGE	SEEK-	SEEK+	*CHANGE
15k	D rezyst.	Peugeot 206 (joyst. 6 func.)	MODE	*SEEK-	*SEEK+	VOL-	VOL+	CHANGE	SEEK-	SEEK+	*CHANGE
20k	D rezyst.	Peug. 306D (joyst. 4 func.)	-	*SEEK-	*SEEK+	VOL-	VOL+	-	SEEK-	SEEK+	-
11k	D rezyst.	Peugeot 406 (fabr. Philips)	SRC	*SEEK-	*SEEK+	VOL-	VOL+	BAND	SEEK-	SEEK+	*BAND
20k	D rezyst.	Peug. 406(D) (fabr. Clarion)	MODE	*SEEK-	*SEEK+	VOL-	VOL+	CHANGE	SEEK-	SEEK+	*CHANGE
2,7k	H rezyst.	Landrover Freelander (4 f.)	-	*SEEK-	*SEEK+	VOL-	VOL+	-	SEEK-	SEEK+	-


								* funkcja - naciśnięcie > 1sek.

UNI23SON Manual - wersja HTML do druku (zalec. 800x600): UNI23SON

UNI23SON Lista kompatybilności z odbiornikami Sony (dane mogą być niekompletne):
