После того как солнечные элементы подобраны (см. раздел “солнечные элементы””) - их необходимо спаять. Серийные элементы снабжены токосъемными сетками для припайки к ним проводников. Батареи можно составлять в любой комбинации.

Простейшей батареей является цепочка из последовательно соединенных элементов.

Можно соединить эти цепочки параллельно, получив так называемое последовательно-параллельное соединение. Параллельно можно соединять лишь цепочки (линейки) с идентичным напряжением, при этом их токи согласно закону Кирхгофа суммируются.

При наземном использовании они обычно используются для зарядки аккумуляторных батарей (АКБ) с номинальным напряжением 12 В. В этом случае, как правило, 36 солнечных элементов соединяются последовательно и герметизируются посредством ламинации на стекле, текстолите, аллюминии. Элементы при этом находятся между двумя слоями герметизирующей пленки, без воздушного зазора. Технология вакуумной ламинации позволяет выполнить это требование. В случае воздушной прослойки между защитным стеклом и элементом, потери на отражение и поглощение достигли бы 20-30 % по сравнению с 12 % - без воздушной прослойки.

Электрические параметры солнечного элемента представляются как и отдельного солнечного элемента в виде вольтамперной кривой при стандартных условиях ( Standart Test Conditions), т.е., при солнечной радиации 1000 Вт/м², температуре - 25^оС и солнечном спектре на широте 45^о(АМ1,5).

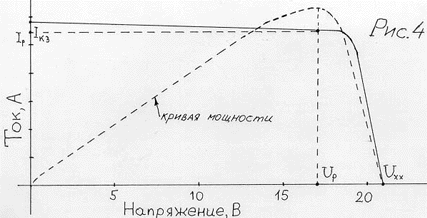

Точка пересечения кривой с осью напряжений называется напряжением холостого хода - U_xx, точка пересечения с осью токов – током короткого замыкания I_кз.

Максимальная мощность модуля определяется как наибольшая мощность при STC (Standart Test Conditions).

Напряжение, соответствующее максимальной мощности, называется напряжением максимальной мощности (рабочим напряжением - U_p ), а соответствующий ток - током максимальной мощности (рабочим током - I_p ).

Значение рабочего напряжения для модуля, состоящего из 36 элементов, таким образом, будет около 16…17 В (0,45….0,47 В на элемент) при 25^о С.

Такой запас по напряжению по сравнению с напряжением полного заряда АКБ (14,4 В) необходим для того, чтобы компенсировать потери в контроллере заряда-разряда АКБ (о нем речь пойдет позже), а в основном - снижение рабочего напряжения модуля при нагреве модуля излучением : температурный коэффициент для кремния составляет около минус 0,4 %/градус (0,002 В/градус для одного элемента).

Следует заметить, что напряжение холостого хода модуля мало зависит от освещенности, в то время как ток короткого замыкания, а соответственно и рабочий ток, прямо пропорциональны освещенности.

Таким образом, при нагреве в реальных условиях работы, модули разогреваются до температуры 60-70^оС, что соответствует смещению точки рабочего напряжения, к примеру, для модуля с рабочим напряжением 17 В - со значения 17 В до 13,7-14,4 В (0,38-0,4 В на элемент).

Исходя из всего выше сказанного и надо подходить к расчету числа последовательно соединенных элементов модуля.
